CanBus Hardware testen

https://drive.google.com/drive/folders/1KJH_Qz6XIgq4bd5CPN50umaacam8CK45

Über Ping testen, ob die Hardware ansprechbar ist

CMD / Ping

  • 192.168.11.11 RocRailPi
  • 192.168.11.1 Router
  • 192.168.11.5 CAN-GC1e

CAN-GC1e als Zentrale hinzufügen (Port TCP 5550)

gc1e hinzufügen zentrale port 5550 tcp

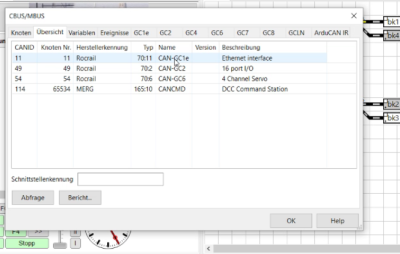

„Programmieren / Cbus / ethernet inteface“ Werden CAN-GC1e und CAN-GC2 angezeigt, funktioniert die Hardware

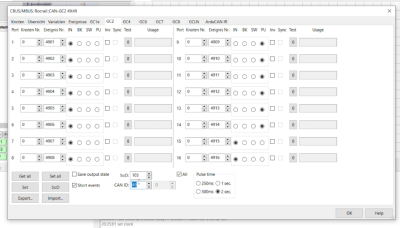

CAN-GC2 konfigurieren

„Set All“ zum speichern

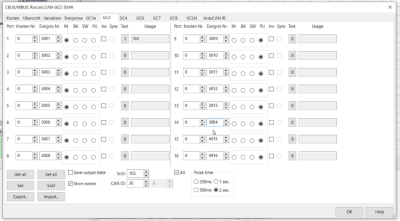

Rückmelder konfigurieren

„Kontext Menü / Eigenschaften / Schnittstelle / Adresse“

  • in - Eingang (Rückmelder)
  • pu - Puls (Weichen)
  • sw - Ein/Aus (Lichtsignal)
  • bk - Unbekannt (wird nicht genutzt)

Pulszeit

Pulszeit bei Weichen 250 ms, sollte die Zeit nicht reiche, maximal auf 500 ms erhöhen.

Weichen konfigurieren „Kontext Menü / Eigenschaften / Adresse“ Weichen benötigen 2 Anschlüssen auf dem CAN-GC2
