Digikeijs DR5000

Zunächst wird die DR5000 Software heruntergeladen und installiert https://support.digikeijs.com/hc/en-us/articles/360001203338-DR5000-ADJ-Manuals-Downloads

Anschließend die DR5000 via USB- und Ethernet-Kabel verbinden.

Die Konfiguration der DR5000 ist nur über USB-Kabel möglich. Auch wenn es bei Ethernet so aussieht, als ob er die Einstellungen übernimmt, tut er dies nicht!!!

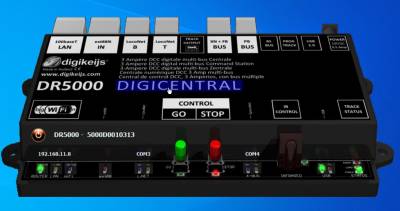

In der Oberfläche wechseln wir auf „Control GO STOP“

Dort wählen wir unter „Anschluss an“ Netzwerk und daneben die vom Router vergebene IP „192.168.11.8“ aus und quittieren die Änderung mit dem grünen Haken.

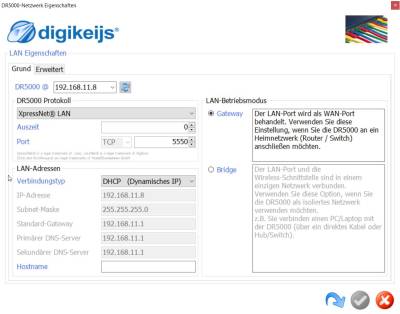

Anschließend wechseln wir auf „100baseT LAN“ und nehmen dort folgende Einstellungen vor:

| DR5000 @ | die IP Adresse "192.168.11.8" auswählen |
| Protokoll | XpressNet LAN |
| Auszeit | 0 beibehalten |
| Port | TCP 5550 |
| LAN-Adressen Verbindungstyp | DHCP (auf Wunsch statisch konfigurieren) |
| LAN-Betriebsmodus | Gateway (auf keinen Fall auf Bridge wechseln, eine Rücksetzung des Netzwerkes ist extrem aufwändig) |

Die Einstellungen wieder mit dem grünen Haken bestätigen.

Anschließend in der Oberfläche nochmals auf „Control GO STOP“ wechseln und unter „Anschluss an“ wieder auf „USB“ wechseln.

Bei der Einrichtung ist zu beachten, dass hingegen der Original-Anleitung der Port auf USB und nicht Netzwerk stehen darf. Ansonsten ist keine Verbindung möglich.

Abschließend USB-Kabel entfernen und Zentrale in Rocrail einrichten.

Vorhandene virtuelle Schnittstellen löschen

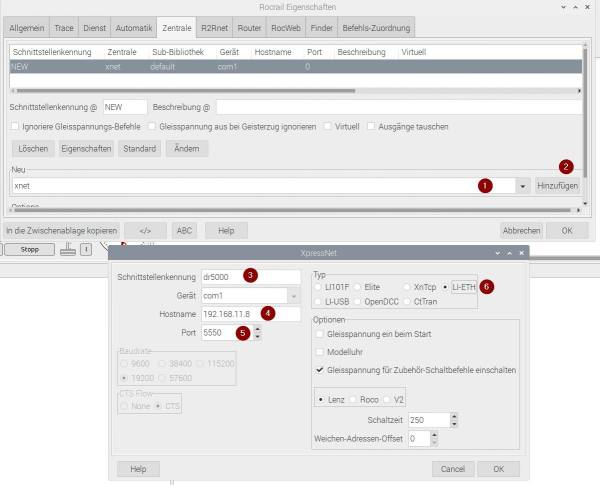

(1) „Neu“ „xnet“ auswählen (2) „Hinzufügen“ (3) „Schnittstellenkennung“ „DR5000“ (4) „Hostname“ „192.168.11.8“ (5) „Port“ „5550“ (6) „Typ“ „LI-ETH“
